Вентильный двигатель без постоянных магнитов Switched Reluctance Motor - SRM для стиральной машины

Вентильный двигатель для стиральной машины без постоянных магнитов (SRM)

Вентильный электродвигатель без постоянных магнитов (вентильно-реактивный двигатель – ВРД) (Switched Reluctance Motor – SRM) с коммутацией фаз четырехфазной обмотки статора по сигналам датчика положения ротора. Этот вид вентильного электродвигателя может составить конкуренцию по характеристикам и цене универсальному коллекторному двигателю (УКД), который массово применяется в автоматических стиральных машинах.

Передаточное отношение – 1/10,3

Сечение магнитной системы:
Габаритный чертеж электродвигателя:

Планируемый внешний вид серийного электродвигателя (3D модель):

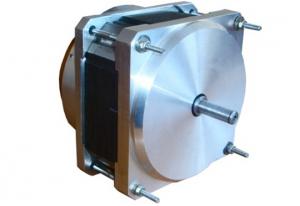

Фотографии опытного образца:
(Подшипниковые щиты фирмы «Атлант»)

(Без серийных подшипниковых щитов)


Коммутация фаз: от датчика положения ротора

Материал магнитопроводов статора и ротора: электротехническая сталь 2212 толщиной листа 0,5 мм

Материал подшипниковых щитов: алюминий





Характеристики RSM:
