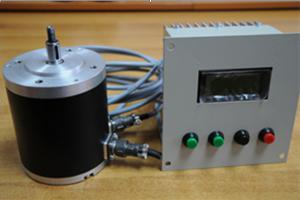

Вентильный электропривод для медогонки



Заменен асинхронный электродвигатель + частотный преобразователь

Разработанный вентильный электропривод предназначен для замены существующих коллекторных электродвигателей на высокоэффективный регулируемый электропривод.



Вентильный электропривод предназначен для эксплуатации в следующих условиях:

- в части воздействия климатических факторов внешней среды исполнения УХЛ категории 3.1 по ГОСТ 15150, при этом:

   - диапазон температур при эксплуатации от 0 до  +400С;

   - диапазон температур при транспортировании от –40 до +600С.

- высота над уровнем моря не более 1000 м;

- относительная влажность до 80% при 200С;

- окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью.





Электропривод работает в 2-х режимах работы: автоматическом и ручном. Выбор между режимами работы осуществляется с помощью кнопок на передней панели преобразователя. После подачи напряжения питания на индикаторе высветится окно с надписью «Электротехника Новые технологии».  По истечении 3 секунд на индикаторе высветится меню выбора режимов работы как показано на рисунке:





Кнопкой «курсор» можно перемещать стрелку и, таким образом, выбрать нужный режим работы электропривода: автоматический или ручной. Подтверждение выбора необходимо осуществить нажатием на кнопку «больше/пуск». При этом на экране индикатора отобразится информация, соответствующая выбранному режиму работы. Нажатие на кнопки «меньше» или «выход/стоп» в данном окне не оказывает влияния.



Ручной режим работы



При выборе ручного режима работы электропривода на индикаторе высветится меню, как показано на рисунке





Ручной режим работы электропривода характеризуется его длительной работой с заданной частотой вращения. Частоту вращения электродвигателя можно изменять в диапазоне 300…1200 об/мин с дискретностью 10 об/мин в процессе или перед началом работы с помощью кнопок «больше»- «меньше» на передней панели преобразователя. При этом на индикаторе отображается заданная частота вращения электродвигателя (N) и время его работы после запуска (T). Время работы электродвигателя в этом режиме задавать нельзя, на индикаторе отображается лишь фактическое время работы электродвигателя. После останова электродвигателя счетчик времени работы обнуляется. Максимальное время работы электродвигателя, индицируемое счетчиком составляет 120,0 мин с дискретностью 0,5мин.

Для пуска/останова электродвигателя необходимо с помощью кнопки «курсор» установить стрелку напротив надписи «СТОП» и нажать кнопку «больше/пуск», при этом электродвигатель начнет вращаться с заданной частотой вращения, а надпись «СТОП» на индикаторе сменится надписью «ПУСК». Останов электродвигателя произойдет при нажатии на кнопку «меньше/стоп». Для изменения частоты вращения при рабочем электродвигателе необходимо с помощью кнопки «курсор» установить стрелку напротив надписи «N» и кнопками «больше»- «меньше» изменить частоту вращения.

Для останова электродвигателя без установки стрелки напротив надписи «ПУСК»(«СТОП») служит кнопка «выход/СТОП».  Нажатие на кнопку «выход/СТОП» при рабочем двигателе приводит к его останову, а при остановленном двигателе - к выходу в предыдущее меню (в данном случае в меню выбора режимов работы электропривода).



Автоматический режим работы



При выборе автоматического режима работы электропривода на индикаторе высветится меню, как показано на рисунке:





В автоматическом режиме задание частоты вращения и время работы осуществляется автоматически по заданной программе движения. Задание программы движения возможно только при остановленном двигателе. Для этого в меню на рис. 7 можно выбрать настройку программы движения или отработку заданной программы движения. Кнопка «меньше» в этом меню не активна. Кнопка «больше/пуск» приводит к переходу в следующее меню. Кнопка «выход/СТОП» приводит к переходу в предыдущее меню.



Настройка программы движения



При выборе настройки программы движения на индикаторе высветится меню, как показано на рисунке





Программа движения состоит из пяти участков, следующих друг за другом. После окончания последнего участка работы электропривода двигатель отключится автоматически. Для настройки программы движения необходимо нажатием кнопки «курсор» выбрать один из пяти участков и нажать кнопку «больше/пуск». При этом высветится меню настройки параметров движения участка:





 Пользователь может задавать длительность работы электродвигателя и частоту вращения вала двигателя на каждом участке. Максимальная длительность работы привода на каждом участке 60,0 мин. Дискретность задания длительности работы привода 0,5 мин=30 сек. Частота вращения вала двигателя задается в диапазоне 300…1200 об/мин с дискретностью 10 об/мин. Выбор параметра осуществляется кнопкой «курсор», изменение параметра осуществляется кнопками «больше»- «меньше».

В случае если пользователю необходимо менее пяти участков для автоматической работы привода, тогда на неактивном участке необходимо задать длительность работы 0,0 мин.

Кнопка «выход/СТОП» приводит к переходу в предыдущее меню. При переходе из меню настроек в меню автоматического режима работы происходит автоматическая запись настроек программы движения (участков 1-3) в энергонезависимую память преобразователя, что позволяет их сохранить при последующем включении электропривода.



Отработка заданной программы движения



При выборе в меню строки «Работа» на индикаторе отобразится меню отработки заданной программы движения:





При работе двигателя в автоматическом режиме работы на дисплее будет высвечиваться время работы, текущая частота вращения вала двигателя и текущий участок, который отрабатывается двигателем в данный момент времени. Кнопка «курсор» в этом меню неактивна. Кнопкой «больше/пуск» производится запуск двигателя на отработку программы движения, а кнопками «меньше/стоп» или «выход/стоп» осуществляется останов двигателя. Ручной останов двигателя во время отработки электроприводом программы движения приведет к тому, что программа движения при последующем его пуске будет отрабатываться с начала.

            Электропривод оснащен защитой по току и защитой от перегрузки. Защита от перегрузки срабатывает при работе электропривода со скоростью, отличной от заданной более 5 сек. При срабатывании защиты электропривод отключается и вместо надписи в строке «ПУСК/СТОП» на экране высвечивается надпись «МТЗ». При повторном нажатии на кнопку «больше/пуск» электропривод возобновит свою работу:
